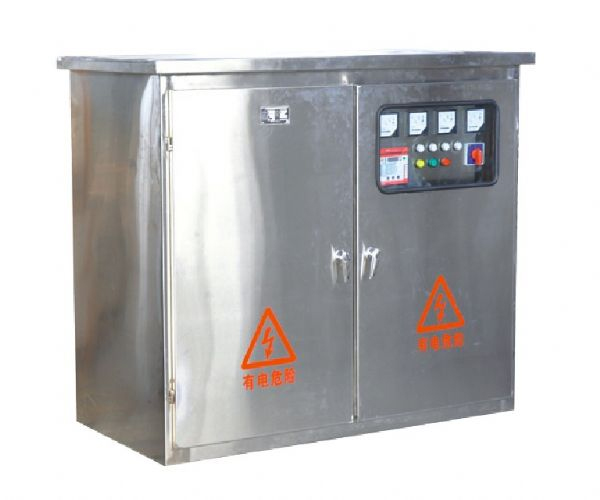

JP型低壓配電無功補償綜合柜是一種本著安全、經濟、合理、可靠的原則而設計的新型戶外配電無功補償綜合柜。適用于城網、農網改造、工礦企業、路燈照明、住宅小區等交流50Hz、額定電壓380V的配電系統中，具有電能分配、控制、保護、無功補償、電能計量等多功能的新型戶外綜合配電箱，同時可根據用戶要求加入漏電保護功能。產品具有結構新穎、合理、防護等級高、安裝調試、維護及檢修方便等優點。產品符合GB7251.1-1997、GB/T15576-2008 并通過了3C認證，是目前電網改造中理想的低壓成套裝置。JP系列戶外配電無功補償綜合柜適用于0.4kV電壓等級的電能分配、計量、保護和無功功率自動補償。
產品特點
JP系列戶外綜合配電箱,可具有配電,補償,計量三種基本功能。用戶可根據需要選擇不同方案，具體方案號如下：01——配電+補償+計量 02——配電+補償 03——配電+計量 04——補償+計量05——配電 06——計量 07——補償
主要性能
響應及時迅速，補償效果好，工作可靠，也可根據用戶需求加入漏電保護器。保護功能：過壓、過載、欠壓、欠流、短路、缺相、零序超限等功能自動運行功能：停電推出、送電后延時10s自動恢復
可提高電網功率因數達到0.95以上運行條件。環境溫度：-40℃~+55℃空氣相對濕度：≤90%（相對環境溫度為20℃~25℃）海拔高度：不超過3000m；環境條件：適用于箱體內安裝，不適用于有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的地方。安裝位置：與地面垂直的傾斜度不超過5?
技術參數
額定電壓：400V；額定頻率：50Hz；配用變壓器容量分別為: 10、20、30、50、63、80、100、125、160、200、250、315、400、500、630(kVA)電容分組：一般分2、3、4、5級，如用戶有特殊要求，按用戶要求配置。饋電回路：一般分2路，每路按所配變壓器總?cè)萘康?0%~100%配置,如用戶有特殊要求,按用戶要求。補償方式：循環投切，編碼投切，模糊控制自動投切?？刂莆锢砹浚簾o功功率或無功電流最快響應時間：≤20ms
檢查設備是否完好無損，隨機資料及配件是否齊全，如發現問題應及時與廠家聯系。
安裝接線
1) 檢查箱體內是否干燥、清潔。
2) 電器元件的操作機構是否靈活，不應有卡澀或操作力過大現象。
3) 主要電器元件的通斷是否可靠、準確，輔助接點的通斷是否可靠準確。
4) 儀表指示與互感器的變比及極性是否正確。
5) 母線連接是否良好，其絕緣支撐件、安裝件及附件是否牢固可靠。
6) 用500伏兆歐表測量絕緣電阻不得低于10兆歐，瀏覽量時應斷開電子設備、電容器及消耗電流的器件如線圈。通電調試 控制器出廠里投入、切除門限，延時時間，過壓門限，已按有關標準整定，如需重新整定，請按照無功功率自動補償控制器的使用說明進行調整。
使用與維護注意事項
必須由合格的電氣人員進行該產品的操作、維護和檢修。維修時要先斷開電源，待補償電容器放電完畢后再進行維修。電纜進出處應采用可靠密封措施，確保運行安全。斷路器應定期進行維修。如綜合配電箱主開關選用刀開關，則必須在無負荷情況下，分合刀開關，以確保人身安全。如用戶選用帶有無功補償裝置的綜合配電箱，則產品中的無功功率自動補償控制器，應嚴格按照使用說明書操作、檢驗。
